 일반적으로 특정 시뮬레이션을 수행할 때 유사한 모델 간의 결과나, 동일한 모델에서 운전 조건이 다른 경우의 결과를 서로 비교해야 할 때가 많습니다. 이때 비교 대상이 되는 2개 이상의 케이스를 동일한 시점(각도)과 동일한 확대 비율(확대/축소 수준)에서 바라보는 것이 중요합니다. 즉, 각 케이스가 동일한 시점(Viewpoint) 또는 카메라 설정을 유지해야 합니다.

이 작업은 'Copy Viewpoint(시점 복사)' 및 'Paste Viewpoint(시점 붙여넣기)' 도구를 활용하면 쉽게 수행할 수 있습니다.

아래 설명된 예시는 이 도구들의 활용 방법을 보여줍니다.

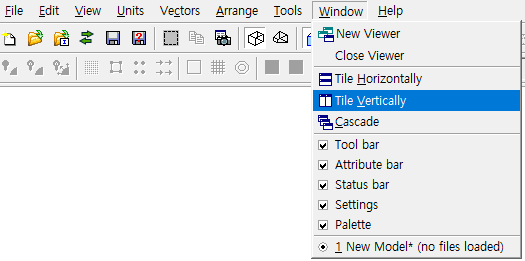

모델들을 CFD-VIEW의 서로 다른 뷰어(Viewer)로 불러온 후, 모델들을 나란히 배치하여 시각화하고 싶다면 상단 메뉴 'Window → Tile Vertically' 옵션을 통해 창을 수직(또는 수평)으로 바둑판식 배열 할 수 있습니다.

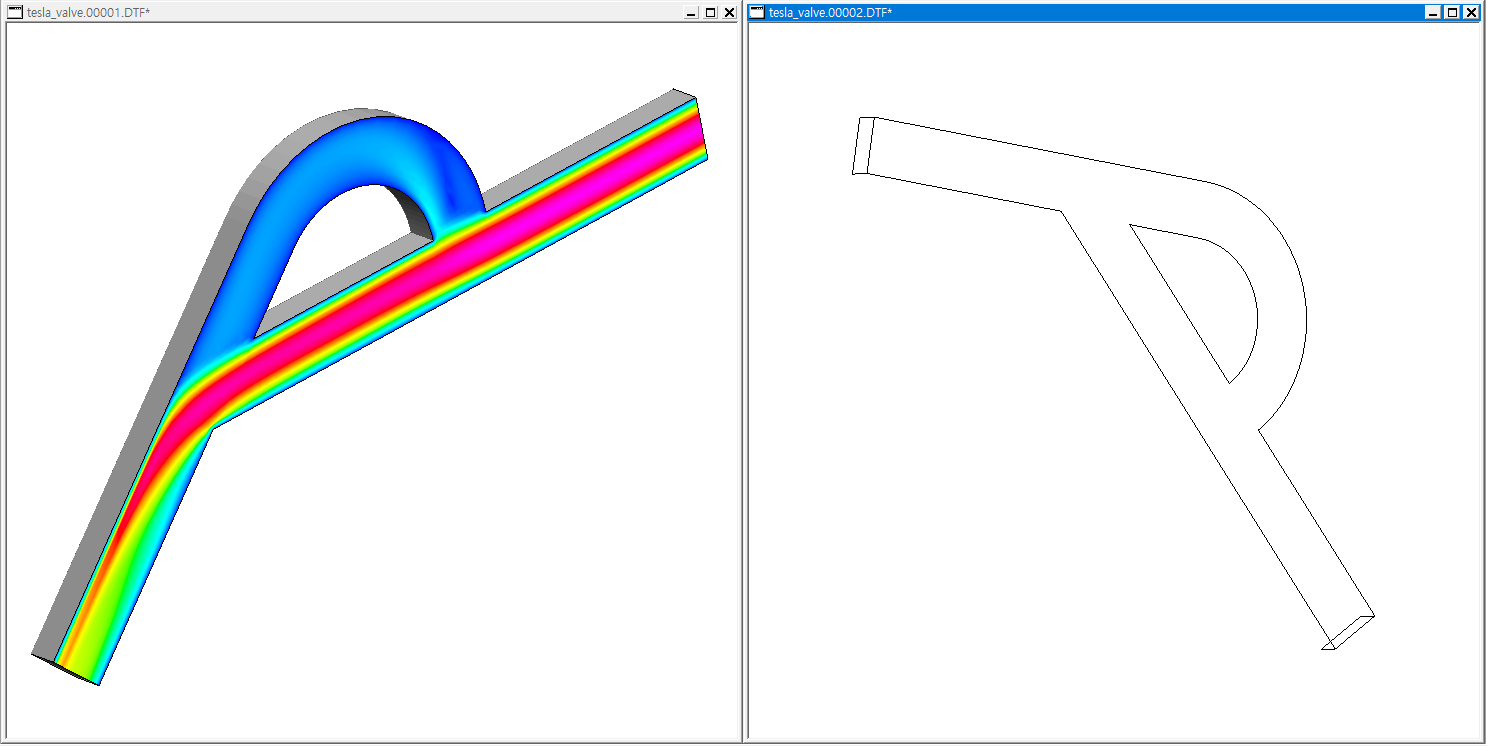

그런 다음 모델 중 하나를 회전, 이동, 확대/축소하여 원하는 방향과 시점으로 맞출 수 있습니다.

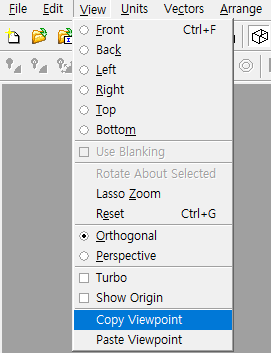

원하는 방향으로 설정된 모델 아무 곳이나 클릭하여 활성화한 후, 좌측 상단메뉴의 View → Copy Viewpoint를 선택합니다. 그런 다음 두 번째 모델을 클릭하고 View → Paste Viewpoint를 선택합니다.

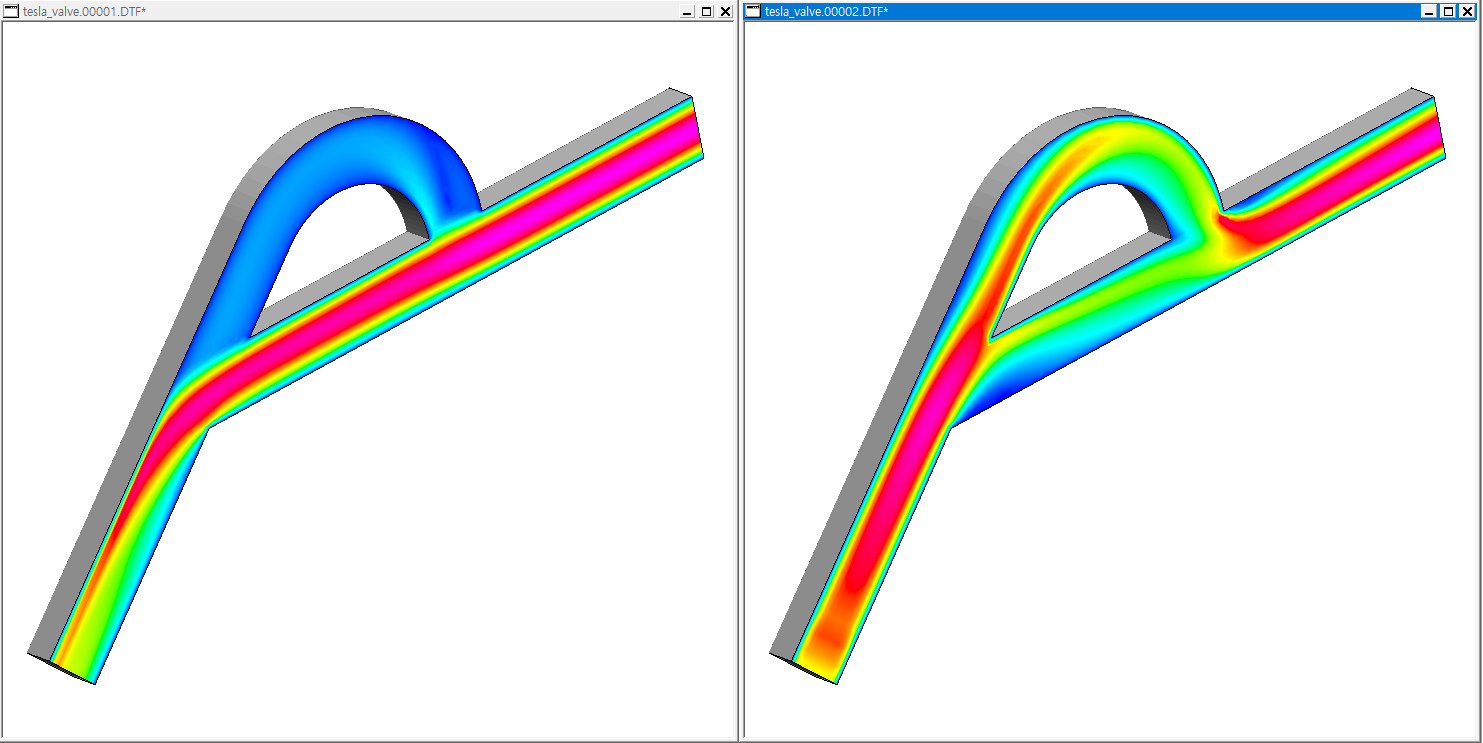

이렇게 하면 두 번째 뷰어의 모델도 첫 번째 뷰어와 동일한 시점으로 정렬됩니다.
